(Marion) Mesure du couple moteur

Le couple moteur


Le couple moteur représentera la capacité du moteur à faire tourner son rotor quelque soit
la contrainte appliquée sur l’axe de sortie.

Ce couple moteur est égal au produit F d (moment de la force). d étant la longueur du bras
fixé au moteur te F la force appliquée perpendiculairement au moteur

Etude du couple moteur


Hypothèse :


On supposera que le couple de ce type de moteur est indépendant de sa vitessse de rotation.

Principe :


Différentes masses ont donc été accrochées à l’axe de sortie du moteur. Le couple
moteur est égal au « moment du poids » dès que le moteur sera capable de soulever la masse.

Le chammp de pesanteur g, étant égal à 9.8N.kg-1, j’ai calculer le poids de chacune des
masses que j’ai ensuite reporter dans le tableau ci-dessous.

A l’aide d’un pied à coulisse j’ai mesurer le diamètre de l’axe de sortie du moteur :
3mm de diamètre ce qui équivaut à un rayon de 1.5mm.

J’en ai donc déduit ensuite le couple moteur minimum pour soulever chaque masse :
C= m*g*r

Masse

10.10-3

20.10-3

30.10-3

40.10-3

50.10-3

60.10-3

70.10-3

Intensité (A)

0.125

0.154

0.166

0.210

0.242

0.278

0.338

Poids (N)

0.098

0.196

0.294

0.392

0.490

0.588

0.686

Couple moteur (N.m)

1.47.10-4

2.94.10-4

4.41.10-4

5.88.10-4

7.35.10-4

8.82.10-4

1.029.10-3

Manipulations :


Lors de la manipulation, j’ai suspendu chaque masse l’une après l’autre à l’axe de sortie du moteur puis j’ai augmenter très progressivement la tension d’alimentation jusqu’à ce que la masse se soulève. Tout en même temps, je note les valeurs de l’intensité que je relève à la volée.

Exploitation :

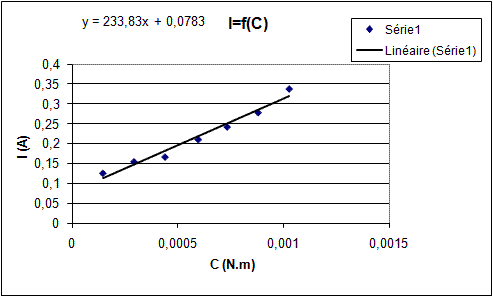

La courbe avec le tableau fait sur excel qui représente le graphique I=f(C).

J’en ai ensuite déduit après la modélisation linéaire que la relation mathématique reliant I
et C était I=K C.

Le couple moteur est essentiel pour le démarage de la voiture car la voiture a besoin d’une
impulsion au démarage pour l’aider or c’esdt le rôle du couple moteur. Pour augmenter le
couple moteur il faut augmenter l’rintensité reçu car la courbe montre bien que lorsque
l’intensdité augmente le cvouple moteur augmente proportionnellement.
