Le carnet de bord :
La température exterieure en fonction de l'altitude

Elèves :

COLVEZ Justin
GUEGUEN Erwann

Expériences

Nous avons trouvé 3 experiences pour ce projet :
-Une pour savoir le pourcentage de CO2
-Une pour connaitre la pression lors de l'ascension
-Une pour la temperature a l'exterieure de la nacelle
Celle qui a été retenue parmi ces 3 experiences est celle de la temperature exterieure.

L'objectif de cette experience est de connaître la temperature a l'exterieure de la nacelle lors de l'ascension du ballon sonde.

Pour cela, nous proposons pour une premiere experience d'utiliser une thermistance Rt comme une CTN. On la branchera avec une resistance R alimenté par la tension de 5V delivrée pa l'émetteur KIWI, en série. Le prix de la CTN serait compris entre 1 et 5 euros

Jeudi 14 janvier 2010

Nous allons approfondire la recherche pour la deuxième expérience avec la sonde pt100. Elle peut supporter des températures de -50° à 450°C.

Nous venons de trouver le prix de cette sonde (de diamètre 6mm et de longueur 150mm) à environ 50 euros.

Elle est constituée de fils de platine de très petit diamètre (quelques dizaine de micrometrès).

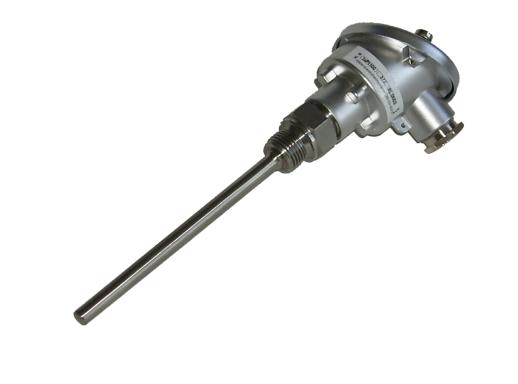

Image de la sonde pt 100 :

La PT 100 est une sonde de température régulièrement utilisée dans l'industrie pour la mesure des températures. PT représente le mot platine qui est le matériau principal de la sonde. 100 détermine la valeur ohmique de la sonde à zéro degré centigrade. La PT 100 est donc une résistance qui vaut 100 ohms à une température ambiante de zéro degré centigrade. La résistance de la sonde s'élève en fonction de l'augmentation de la température ambiante Nous reprenons nos recherches sur la thermistance, et nous avons trouvé une ctn.

Jeudi 28 janvier 2010

Aujourd'hui nous avons passé un oral dans lequel nous avons presenté notre projet qui concerne la température externe lors de l'ascension du ballon :

-La sonde SMT160-30
-La thermistance MF11
-La sonde platine pt100

La sonde SMT160-30

C'est le capteur que nous avons décidé d'utiliser pour ce projet. C'est un capteur de température où est intégré 3 bornes : une qui pour le signal de sortie et les 2 autres qui sont utilisées pour l'alimentation en 5V.

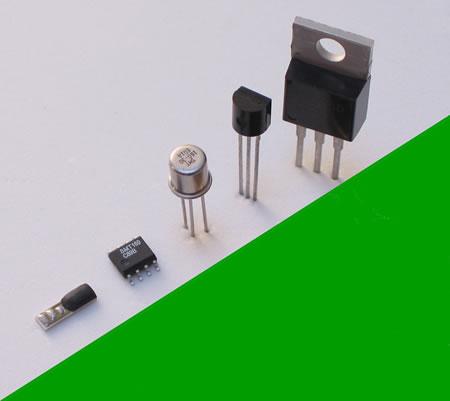

Voici différentes sonde SMT160-30 :

Ce capteur permet de mesurer avec une précision absolue de 1.2 °C de -45° à 130°C.

Nous avons trouvé une de ces sondes sur conrad à 9.95 euros.

Si on voudrait refaire une courbe d'étallonage on peut utiliser une bombe de froid, un thermomètre, une thermistance, un voltmètre, et une résistance. Avec la bombe de froid on simulerait la baisse de température que l’on pourra avoir lors de l'ascension du ballon. Pour différentes températures, nous mesurerons la tension aux bornes de la résistance R.

C'est le circuit que nous utiliserons pour cette experience où Rt sera la sonde SMT160-30:

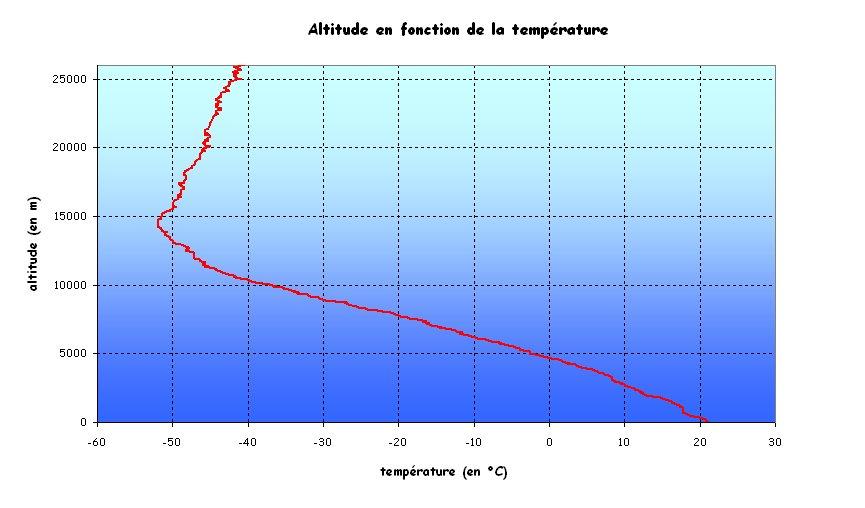

Voici une courbe où on peut voir a quelle altitude en fonction de la température :
